Расчет силовой сети



Силовая нагрузка жилых домой при высоте более 5 этажей состоит обычно из электродвигателей принудительной вентиляции, лифтов, а при наличии домовой котельной — насосов и вентиляторов дымососов. Для повышения напора в водопроводной сети в жилых зданиях высотой более 5 этажей устанавливаются насосы, Кроме того, при домохозяйстве часто имеется небольшая объединенная мастерская (водопроводная, слесарная, столярная), оборудованная 2—3 небольшими стационарными и передвижными станками (точильным, сверлильным, трогальным, электропилой и т. п.). Возможны также сторонние потребители электроэнергии — магазин, парикмахерская, молочная кухня, ателье, столовая, кафе, домовая кухня и т. п.
Силовые нагрузки общественных зданий весьма разнообразии по своему характеру и назначению. Данные о некоторых из них, наиболее употребительных в гастрономических и молочных магазинах, а также в учреждениях общественного питания, учебных заведениях и лечебных учреждениях, приведены в табл. 118—120.

Расчет силовой сети
Выбор сечений проводов и кабелей по механической прочности и допустимому току нагрузки для силовых сетей производится по таблицам. Отклонение напряжения на зажимах  электродвигателей от номинальпого, как правило, должно быть не более +/- 5%; в отдельных
случаях допускаются отклонения выше номинального до +10%. При пуске мелких электродвигателей (мощностью до 5 квт) вхолостую падение напряжения па зажимах в случае крайней необходимости можно допустить до 15% номинального. Присоединение электродвигателей и иных нагрузок (например, перечисленных в табл. 118—120) к распределительной электрической сети или к вводам в трансформаторные подстанции напряжением 380 в допускается при условии, если колебания напряжения при
включении их не будут превышать 2,5% номинального напряжении сети. При числе включений менее 5 раз в сутки колебания не ограничиваются.

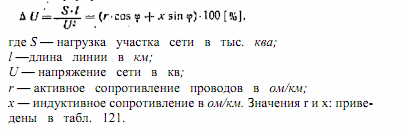

Определение потерн напряжения на участке сети, питающей силовую нагрузку или смешанную (с преобладанием силовой — отдельно стоящие насосные, котельные и мастерские), можно произ-
вести по формуле
